手工焊接基础知识及焊接注意事项

   2017-11-29 中国铁艺大全网王先生22240

随着电子元器件的封装更新换代加快,由原来的直插式改为了平贴式,连接排线也由FPC软板进行替代,元器件电阻电容经过了1206,0805,0603,0402后已向0201平贴式,BGA封装后已使用了蓝牙技术,这无一例外的说明了电子发展已朝向小型化、微型化发展,手工焊接难度也随之增加,在焊接当中稍有不慎就会损伤元器件,或引起焊接不良,所以我们的一线手工焊接人员必须对焊接原理,焊接过程,焊接方法,焊接质量的评定,及电子基础有一定的了解。
焊接
一、焊接原理:

锡焊是一门科学,他的原理是通过加热的烙铁将固态焊锡丝加热熔化,再借助于助焊剂的作用,使其流入被焊金属之间,待冷却后形成牢固可靠的焊接点。

当焊料为锡铅合金焊接面为铜时,焊料先对焊接表面产生润湿,伴随着润湿现象的发生,焊料逐渐向金属铜扩散,在焊料与金属铜的接触面形成附着层,使两则牢固的结合起来。所以焊锡是通过润湿、扩散和冶金结合这三个物理,化学过程来完成的。

1.润湿:润湿过程是指已经熔化了的焊料借助毛细管力沿着母材金属表面细微的凹凸和结晶的间隙向四周漫流,从而在被焊母材表面形成附着层,使焊料与母材金属的原子相互接近,达到原子引力起作用的距离。

引起润湿的环境条件:被焊母材的表面必须是清洁的,不能有氧化物或污染物。

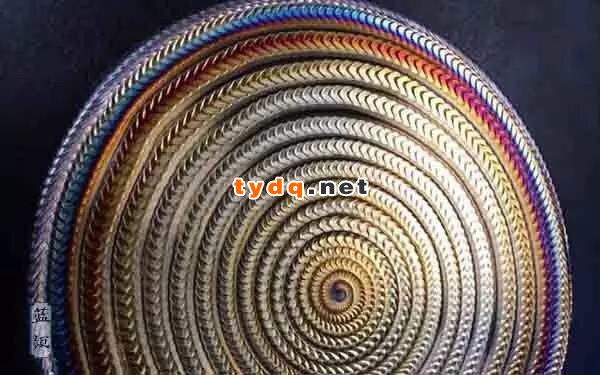

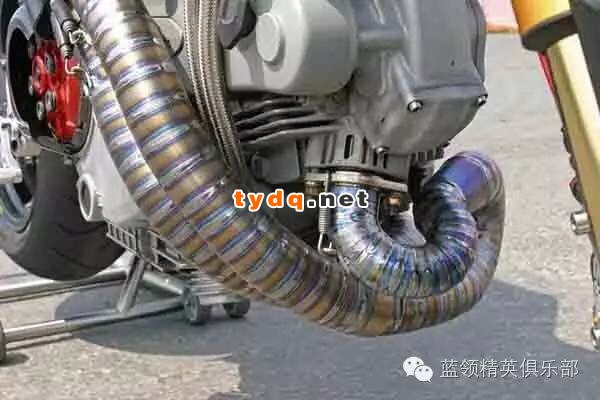

鱼鳞纹
形象比喻:把水滴到荷花叶上形成水珠,就是水不能润湿荷花。把水滴到棉花上,水就渗透到棉花里面去了,就是水能润湿棉花。

2.扩散:伴随着润湿的进行,焊料与母材金属原子间的相互扩散现象开始发生。通常原子在晶格点阵中处于热振动状态,一旦温度升高。原子活动加剧,使熔化的焊料与母材中的原子相互越过接触面进入对方的晶格点阵,原子的移动速度与数量决定于加热的温度与时间。

3. 冶金结合:由于焊料与母材相互扩散,在2种金属之间形成了一个中间层---金属化合物,要获得良好的焊点,被焊母材与焊料之间必须形成金属化合物,从而使母材达到牢固的冶金结合状态。
112
二、助焊剂的作用

助焊剂(FLUX)这个字来自拉丁文是"流动"(Flow in Soldering)。助焊剂主要功能为:

1.化学活性(Chemical Activity)

要达到一个好的焊点,被焊物必须要有一个完全无氧化层的表面,但金属一旦曝露于空气中回生成氧化层,这中氧化层无法用传统溶剂清洗,此时必须依赖助焊剂与氧化层起化学作用,当助焊剂清除氧化层之后,干净的被焊物表面,才可与焊锡结合。
