铁艺之友液压冲孔机说明书

放大字体  缩小字体 发布日期:2017-07-09  来源:http://wxtysb.tydq.net/  作者:铁艺设备王  浏览次数:208
1、  打开机器上盖封板。找到油箱盖打开注入液压油,长城牌或昆仑牌的68号或46号抗耐磨型液压油45-50kg
2、  电箱接线,380v进线前要经过3PN漏电开关,打开电箱在电箱的左下角位置L1L2L3,是接380V3条主线,N位置接零线,220V进线前也要经过1PN漏电开关L位置是接主线,N位置接零线,左上角的断路器开关往上开。

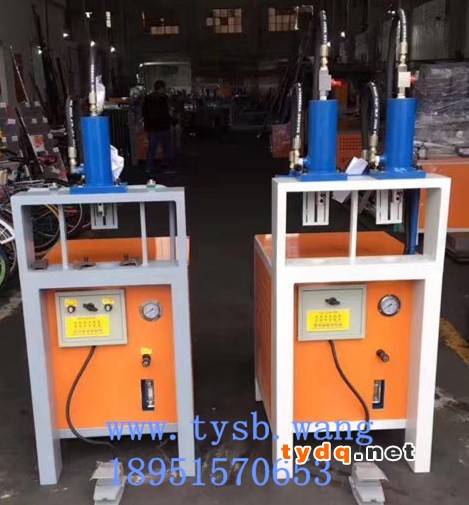

mmexport1499580578057_副本
3、  在机器上每个油缸的油管边上都装有一个红色油路开关,机器工作只可以打开一个油路开关进行工作,不可以同时打开多个油路开关,否则会导致油缸压力不够,速度变慢。
4、  控制板操作方法:电箱控制板上的“油泵启动”为启动机台电机,“总停”为停止工作,“自动手动”为切换工作的方式,当自动灯亮是可自动运行完成整个流程操作,手动灯亮时,通常方便调模具时操作运用,“下降上升”按钮可一步一步操作来调试模具,“半孔全孔”为切换产品的半孔全孔效果,当自动灯亮时才可以运用到脚踏板,手动灯亮的情况下自动运行或脚踏板没有反应,自动完成操作只有在自动灯亮情况下才可以运用。“压力调节”:在“手动”灯亮的情况下,按定“上升”不要放开,另把机台右下方有个黑色手柄把压力控制调节到60-80之间(0.8以下的实际厚度),1.5以下实际厚度可把压力调节到90-100之间。
5、  电箱控制板上方左右边的黑色钮键。左方为全孔的行程快慢的调节,右方为半孔行程快慢的调节。另机台后方有感应开关的没有这个黑色钮键,如要调节行程,最上方感应器为回位,中间感应器为半孔,最下方感应器为全孔。更多铁艺设备http://wxtysb.tydq.net/

6、  调试机器时不可以安装模具,确定机器每个油缸都可以正常上下操作方可以安装模具。安装模具步骤如下:
1) 扭松中模尾杆后面的2个螺丝。
2)主模和冲针居中并对齐油缸底部的冲针挂孔,然后把主模两侧压板上的螺丝扭紧固定好主模。再上下拉动冲针,如果上下拉的很松动则表示主模已固定好。若冲针上下拉的比较紧则要松开压板上的螺丝重新固定。
3) 在无按压中模尾杆的情况下扭紧中模尾杆上的两个螺丝,然后看主模尾杆是否和机器达到平行。若不平行可调整主模尾杆后面的螺丝使尾杆与机器达到平行。再将此螺丝锁紧,最后上下拉动冲针是否松动,确认模具调试好。若是冲针上下拉动比较松动表示模具已调试好,否则要重新调试。
7、  在没有插管材进主模的情况下,不能试冲模具!否则会把模具冲坏。

备注:销售热线18951570653
